DS-503SK-B Cnc transformatorski stroj za luknjanje bakrenih vodil
Glavni namen stroja za obdelavo vodil je primeren za visoko in nizkonapetostne stikalne naprave, visoko in nizkonapetostne komplete, močnostne transformatorje in druge proizvodne industrije.
Enota za prebijanje:
1. Material: baker / aluminij;
2. Maximum punching: ф4.3-ф36㎜
Strižna enota:
1. Material: baker / aluminij;
2. Največja velikost: 16260 mm;
3. Največja izhodna sila: 500KN.
Opis
Podrobnosti produkta

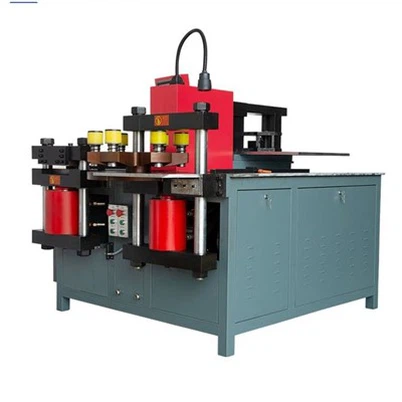

Ta stroj ima 3 enote za prebijanje, striženje in upogibanje in z menjavo matrice lahko opravi posebna obdelava, kot so stiskanje, vtiskovanje, stiskanje kabelskega spoja, zvijanje in tako naprej.
Stroj za rezanje bakra in aluminija 503SK-B stroj lahko doseže 2 toni, sila prebijanja/upogibanja lahko doseže 500kn, najširši obseg obdelave je mogoče obdelati do 260 mm, najdebelejši pa do 16 mm.
Uporaba izdelka
The 503SK-B closed bending structure busbar machine is widely used in Switch cabinet, electric control panel manufacturing, high low voltage switchgear, eletric transformer station, voltage transformer,appliance swich, ship manufacturing,electric elevator manufacturing, electric cabinet manufacturing , Power distribution system product maufacturing.
Parameter izdelka
Funkcija | Model | DS-303SK-B | DS-503SK-B | DS-803SK-B |
Prebijanje | maks. sila prebijanja (kn) | 300 | 500 | 800 |
Razpon premera štancanja (mm) | 4.3-30 | 4.3-36 | 4.3-36 | |
maks. debelina (mm) | 15 | 16 | 20 | |
maks. širina (mm) | 160 | 260 | 300 | |
Rezanje/striženje | maks. strižna debelina (mm) | 15 | 16 | 20 |
maks. širina striženja (mm) | 160 | 260 | 300 | |
Vodoravno upogibanje | maks. upogibna sila (kn) | 300 | 500 | 800 |
maks. širina (mm) | 160 | 260 | 300 | |
maks. debelina (mm) | 15 | 16 | 20 | |
Vodoravno upogibanje | maks. širina (mm) | 100 | 120 | 120 |
Min. kot (stopinja) | 90 stopinj | 90 stopinj | 90 stopinj | |
Zunanja dimenzija | mm | 190013501400 | 192515601490 | 205016001650 |
Moč | kw | 3x4kw | 3x5,5kw | 3x5,5kw |
Utež | kg | 1400 kg | 1950 kg | 2350 kg |
CNC natančnost | Natančnost upogibanja | ±1 degree | ±1 degree | ±1 degree |
Ponovite natančnost upogibanja | ±0.3 | ±0.3 | ±0.3 |
Glavne značilnosti
1. Postaja za izsekavanje: enota za prebijanje revolverja je nameščena s 6 matricami za izsekavanje, ni treba pogosto menjati štancanja, prihranite čas, zmanjšajte napako pri menjavi matrice, podaljšajte življenjsko dobo štancanja.
2. Rezalna postaja: Enota za striženje uporablja ostro striženje, zarezni vmesnik je raven, brez ukrivljenosti in odpadkov, oster je čudovit oster!
3. Upogibna postaja: a. Upogibna enota uporablja dvonadstropno delovno mizo-, ki lahko zagotovi, da lahko trije delovni položaji opravljajo svoje operacije hkrati, ne da bi motili druge.
b. S spreminjanjem različnih molov lahko naredi ravno in navpično upogibanje.
C. Uvoženi krmilni sistem PLC omogoča enostavno upogibanje.
