Stroj za obdelavo zbiralk z avtomatskim zamaškom servo motorja

Opis izdelka

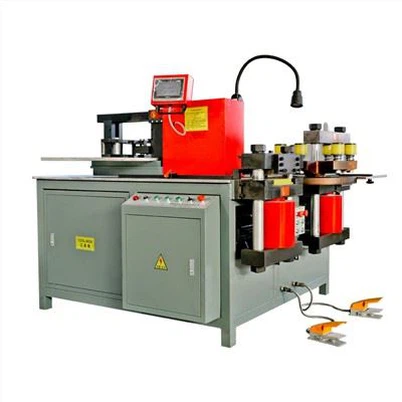

Stroj za obdelavo zbiralk z avtomatskim zamaškom servo motorja

503ESK-PIzdelek ima tri obdelovalne postaje za prebijanje, striženje in krivljenje,

in je zasnovan s tremi neodvisnimi hidravličnimi sistemi. Prebijanje, striženje in

upogibne postaje lahko delujejo hkrati.

(1) Postaja za prebijanje nadzoruje koordinate prebijanja prek servo motorjev in PLC-ja,

omogoča neprekinjeno pozicioniranje in prebijanje poroznih obdelovancev, ki je učinkovito in natančno.

(2) Rezalna postaja samodejno nadzoruje velikost rezalnega bloka prek servo motorjev in PLC-ja,

zaradi česar je priročno in učinkovito.

(3) Upogibna postaja nadzira dolžino upogiba prek servo motorja in samodejno locira

položaj blokiranja materiala in lahko doseže program za lociranje več kotov in upogibnih položajev.

Tehnični parametri

 Podrobnosti produkta

Sprejetje servo zaustavitvenega sistema za nadzor materiala, razdeljenega na:

način rezanja,način prebijanja in način upogibanja

▶ Način rezanja, kot je prikazano na sliki:
(1) Nastavite enako dolžino za rezanje več kosov
(2) Nastavite različne dolžine za rezanje več kosov in posameznih kosov različnih dolžin.

Način prebijanja je prikazan na sliki:

(1) Nastavite več nepravilnih lukenj z različnimi koordinatami in neposredno vnesite koordinate

(2) Nastavite različne predloge: 1 luknja, 2 luknji, 4 luknje itd. Neposredna uporaba je preprosta in učinkovitapredlogo.

Način upogibanja je prikazan na sliki:

(1) Uporabniški vmesnik je intuitiven in enostaven za razumevanje.

(2) Stabilno delovanje in enostavno upravljanje

(3) Visoka natančnost upogibanja in dobra ponovljivost delovanja

Lastnosti izdelka

Rezalna postaja:

Struktura strižnih dvojnih stebrov, raven odsek, brez odpadkov, brez burrsno zrušenih vogalov. Brez bruhov,

brez podrtih vogalov.

Prebijalna postaja:

Gre za šeststopenjsko vrtljivo ploščo, izdelano iz nodularnega litega železa, ki ji ni treba menjati kalupov,

zmanjša nepravilno delovanje zaradi pogostih menjav plesni in zmanjša stopnjo poškodb plesni.

Sestavni del je vrtiljak, ki zagotavlja popolno poravnavo zgornjega in spodnjega dela

kalupe in izboljša koncentričnost kalupov, življenjska doba kalupov pa je

močnoizboljšan.

Upogibna postaja:
Zaradi zaprte upogibne strukture je bolj enoten pri obdelavi ploskega upogibanja in vtiskovanja.

Močno izboljša natančnost ponavljajočega se pozicioniranja v množični proizvodnji. Sprejema tudi dvoslojno delo

mizo, ki uresničuje pravi občutek treh delovnih postaj, ki delujejo hkrati, ne da bi to vplivalo

drug drugega.

Nadzor PLC:
Prevzem celotnega Siemensovega računalniškega sistema je s sodelovanjem dosežen CNC nadzor

PLC in senzorjev pomikov, zaradi česar je upogibanje natančnejše. Oprema samodejno

izračuna dolžino reza, upogibni kot in upogibno točko, zaradi česar je operacija preprosta

in enostaven za uporabo.

Vzorčni prikaz

Uporaba izdelka

Stroj za zbiralke je primeren predvsem za visoko in nizkonapetostno proizvodno industrijo

stikalne napravein transformatorji ter se uporablja za dodajanje specifikacij bakrenih in aluminijastih vodil.
